NAND Flash란?

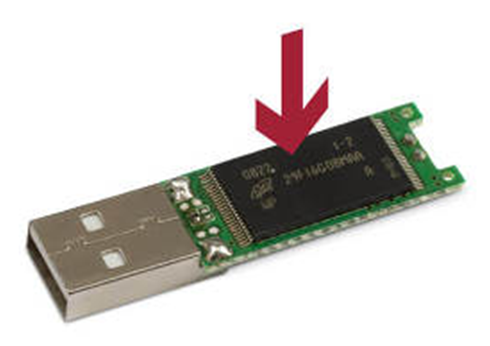

  • 반도체 메모리 디바이스의 일종으로, 전원이 꺼져도 데이터를 저장하는 비휘발성 메모리이다. 고용량, 저비용의 장점을 살려 내장메모리, 외장메모리, USB메모리, SSD Hard dish를 비롯한 대부분의 전자기기에 사용된다.
  • DRAM과 비교했을 때, floating gate가 있다는 것이 큰 특징이다. FG의 영향으로 집적도를 올릴 수 있다는 장점이 있지만, 동작 속도가 떨어지는 단점이 존재한다.
  • → 기존 2차원 FG의 미세화가 어려워지며, charge trap flash 및 3차원 NAND Flash 구조로 변경되며 개선 및 발전 중에 있다.
  • 크게 SLC(single level cell) 과 MLC(multi level cell)로 나뉜다.

NAND Flash의 구조

  • DRAM과 비교했을 때, gate가 2개 존재한다는 것이 가장 큰 차이점이다. NAND Flash는 top gate (=control gate)와 bottom gate (=floating gate = 부유 게이트)의 2개의 gate가 존재한다.
  • 1) control gate
  • 2) floating gate - 데이터를 저장하는 기능을 수행한다. floating gate 전체가 유전체로 둘러싸여 cell 단위로 격리되어 있기 때문에 데이터를 원하는 기간동안 저장하는 비휘발성 저장 능력을 갖추었다.
  • 3) ONO Dielectric - floating gate 위쪽으로 존재하는 층간 절연막(IPD)이다. 일반적으로 ONO (산화막-질화막-산화막) 구조로 되어 있다.
  • 4) Tunnel oxide - floating gate 아래쪽으로는 터널 산화막이 존재한다. cell의 program 또는 erase 동작이 이루어질 때, 전자를 통과시키는 역할을 수행한다.
  • ⇨ floating gate를 둘러싼 6개의 절연막은 그 안의 전자들을 쉽게 탈출하지 못하도록 막는 역할을 한다. 다만 이 때문에 NAND Flash는 메모리 디바이스 중 가장 느린 속도를 갖는다.
  • ⇨ floating gate를 둘러싼 층간절연막과 터널산화막때문에, 외부로부터 인가된 전압은 Cipd와 Ctox의 결합 정전용량에 영향을 받는다. 결합 정전용량만큼 문턱전압이 증가하고, 드레인 전류가 감소한다.
  • 동일 외부 전압에 대해 FG에 인가되는 전압을 증가시키기 위해 사용하는 구조가 ONO구조이다. (층간절연막의 유전상수를 증가시켜야 하기 때문이다.)

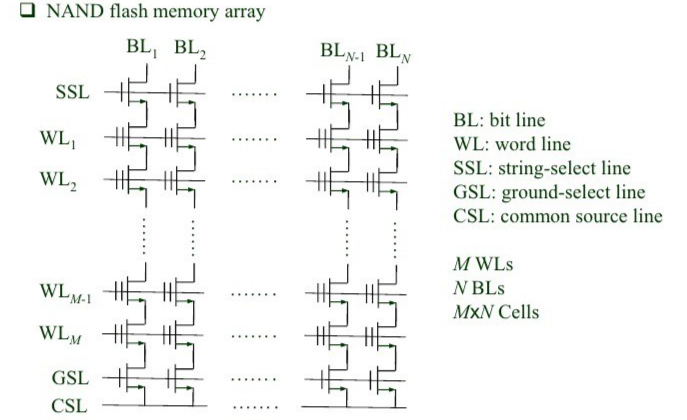

NAND Flash의 cell array

BL: bit line​
WL: word line
SSL: string-select line
GSL: ground-select line
  • cell array의 가로 방향 ▻ 하나의 word line으로 연결된 cell의 집합인 page
  • cell array의 세로 방향 ▻ 하나의 drain, source, cell이 직렬로 연결된 string
  • ⇨ string을 각 word line으로 묶은 단위: block

NAND Flash의 동작 원리

  • NAND Flash의 동작은 크게 '쓰기 - 읽기' 로 나뉜다. 그 중에서 쓰기 동작은 FG에 전자를 넣는 program 동작 & FG로부터 전자를 제거하는 erase 동작으로 나눌 수 있다.
  • program 동작과 erase 동작은 모두 tuneling 현상을 이용한다.
  • 1) program 동작
  • source, drain, substrate를 모두 접지한 상테에서 control gate에 전압(~20V)을 인가한다.
  • p-substrate에 존재하던 전자가 tunneling 현상을 거쳐 tunnel oxide를 통과하여 FG로 이동한다.
  • 동일한 word line을 공유하는 page 단위로 발생한다.
  • 선택된 cell의 WL은 20V, BL은 접지시킨다. 선택되지 않은 cell의 WL은 4~5V, BL은 BDD만큼 가해준다. 따라서 선택된 cell의 채널전압은 0V가 된다. 선택 cell과 같은 WL에 있는 cell은 채널전압이 Vpgm * coupling ratio이므로 전압차이가 많이 나지 않아 터널링이 나타나지 않는다.
  • 이러한 원리로, 동일 WL (gate)를 고융해도 선택된 cell에만 program할 수 있고, 이를 self boosting이라고 한다.
  • 2) erase 동작
  • erase 동작은 block 단위로 발생
  • control gate를 접지한 상태(즉, WL0V를 인가한 상태)에서, eraseblcokwell(p형 기판)20V의 전압을 가한다. 이 때 FG에 저장된 전자들이 터널링 현상으로 인하여 기판쪽으로 이동할 것이다. erase하기 싫은 blockWL에 아무 전압을 인가하지 않으면 floating 상태가 되어 전압이 20V를 따라 올라가고, 전압 차이가 작아져서 터널링이 발생하지 않을 것이다.
  • 이는 플래시메모리에 데이터를 저장하기 위해서 부유게이트를 비울 때 사용되는 동작이다.
  • 3) read 동작셀의 Vth 변화를 통해 이루어진다. 프로그램과 소거 동작으로 인해 부유게이트 내 전자 수가 변화하고, 이로 인해 트랜지스터의 문턱전압 차이가 발생한다. 전자가 있는, 프로그램된 셀의 문턱전압은 0V보다 크고, 전자가 없는, 소거된 셀의 문턱전압은 0V보다 작게 나타난다. 비트라인에 예비충전 전압을 걸고, 읽고자 하는 셀의 워드라인에는 0V, 그 외 셀의 워드라인에는 Vth 이상의 전압을 인가하여 전자 저장 여부를 판단한다.
  • 선택 cell에 전자가 있는 경우, WL0V를 인가할 때 채널이 형성되지 않고, 그 때문에 비트라인에 전압이 걸려도 전류가 잘 흐르지 못한다. 따라서 비트라인을 통해 유입되는 전류가 빠져나가지 못하고 충전되므로 비트라인의 전압 강하가 적게 나타나고, 이를 0으로 인식한다. 반대로 읽고자 하는 셀에 전자가 없는 경우, 0V를 인가할 때 채널이 잘 형성되고, 전류가 잘 흐른다. short 상태이므로 BL예비충전된 전하가 방전되고, 이러한 비트라인의 전압 강하가 커지는 상태를 1인식한다.
  • 선택 cell의 BL에 예비충전 전압을 인가한다. 읽기동작 직전, 예비충전 전압 인가를 중지하면 BL floating 상태가 된다. 선택 cell의 WL에는 0V, 나머지 WL에는 약 4.5V를 인가한다.
  • 이 때, 선택 cell이 erase 상태인 경우, cell string을 통해 BL에 예비충전된 전하가 방전되어 BL 전위가 내려간다. 반대로, 선택 cell이 program 상태인 경우, 선택된 cell이 off 상태가 되어 BL에 예비충전된 전하가 방전되는 데 많은 시간이 발생하고, 비트라인 전위에 따라 1과 0을 판정한다.
